JINGYANG Maszyna do CNC frezowania kamienia do rzeźby kamiennej 3D

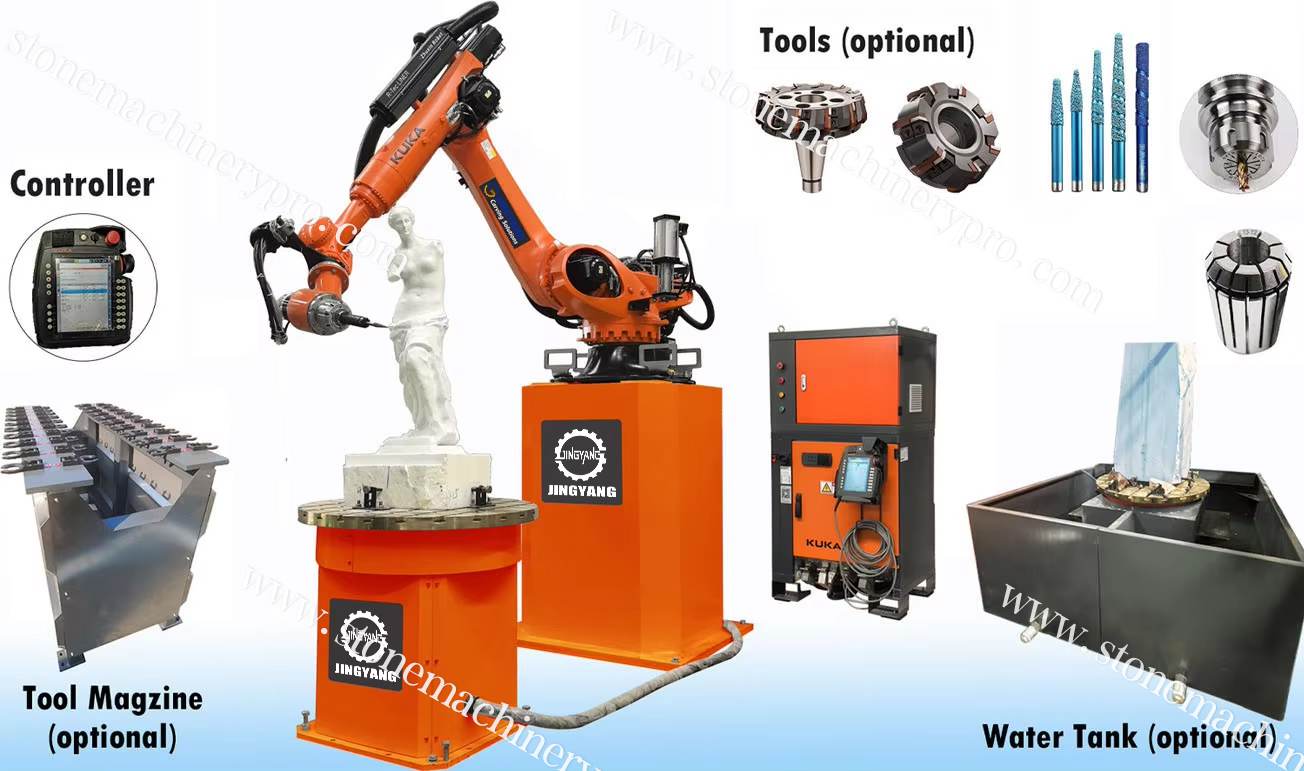

JINGYANG HLRB-7A3D to zrobotyzowana frezarka CNC do rzeźbienia kamienia, przeznaczona do wykonywania rzeźb 3D, rzeźb reliefowych oraz precyzyjnej obróbki kamienia naturalnego i sztucznego. Siedmioosiowa konfiguracja zapewnia narzędziu cięcia większą swobodę ruchu i orientacji, co czyni maszynę odpowiednią do obróbki powierzchni zakrzywionych, zagłębionych oraz złożonych konturów rzeźbiarskich.
System wykorzystuje siedmioosiową platformę przemysłową robota i jest wyposażony w oprogramowanie SprutCAM X Robot (CAD/CAM-OLP), które obsługuje programowanie off-line oraz generowanie ścieżek narzędzia.
Operacje obróbkowe:
•Wstępnik
•Wyroby z mięsa
•Wiercenie
•Polerowanie
•Dokładne rzeźbienie
Główne zalety
✅orientacja narzędzia na 7 osiach: Siedmioosiowa konfiguracja zapewnia narzędziu cięcia większą swobodę ruchu i orientacji, umożliwiając maszynie zbliżanie się do zakrzywionych, wklęsłych oraz złożonych powierzchni kamienia z różnych kierunków.
✅Precyzyjne pozycjonowanie robota: robot zapewnia ±powtarzalność 0,06 mm dla spójnego pozycjonowania w trakcie procesu obróbki.
✅Programowanie off-line: SprutCAM X Robot umożliwia przygotowanie i walidację ścieżek obróbki przed produkcją.
✅Elastyczna obróbka kamienia: Można konfigurować odpowiednie narzędzia i parametry obróbki dla różnych materiałów kamiennych oraz zastosowań.
Kluczowe specyfikacje
Element |
Specyfikacja |
Model |
HLRB-7A3D |
Typ maszyny |
7-osiowy robot CNC do rzeźbienia kamienia |
Maksymalny zasięg ramienia |
2700 mm |
Maksymalna prędkość wrzeciona |
18 500 obr./min |
Dokładność powtarzalności pozycjonowania |
±0,06 mm |
Obrotowy stół |
ø1000 mm, obrót bez ograniczeń |
Rzeczywista wydajność zależy od materiału obrabianego przedmiotu i warunków pracy; dostępna jest opcjonalna personalizacja. | |
Dlaczego warto stosować 7-osiowy CNC do rzeźbienia kamienia?
Skomplikowane rzeźbienie kamienia często wymaga, aby narzędzia zbliżały się do przedmiotu obrabianego z różnych kierunków. Operatorzy korzystający z tradycyjnych systemów 3-osiowych mogą być zmuszeni do ponownego pozycjonowania kamienia lub podziału procesu na wiele etapów.
7-osiowe roboty zapewniają większą elastyczność przy obróbce złożonych kształtów kamiennych. Podczas gdy narzędzie tnące porusza się wzdłuż ścieżki obróbki, jego orientacja może być synchronicznie dostosowywana, umożliwiając obróbkę powierzchni zakrzywionych, szczegółów wgłębionych oraz obszarów trudno dostępnych przy stałej orientacji narzędzia.
3D rzeźbienie kamienia do szczegółowej obróbki kamienia
HLRB-7A3D to 3D maszyna do rzeźbienia kamienia przeznaczona do usuwania materiału oraz wykańczania powierzchni z wysoką dokładnością.
🔹Krok 1: Typowy przepływ pracy rozpoczyna się od obróbki wstępnej (roughing), mającej na celu usunięcie nadmiaru kamienia.
🔹Krok 2: Następnie maszyna może wykonywać frezowanie konturów, rowkowanie, wiercenie lub bardziej szczegółowe rzeźbienie na podstawie cyfrowego modelu.
🔹Krok 3: Po ukończeniu głównego kształtu można zastosować narzędzia wykańczające w celu dopracowania widocznych powierzchni.
Cały proces jest programowany poza linią produkcyjną przy użyciu oprogramowania SprutCAM X Robot, co umożliwia przygotowanie ścieżek obróbkowych z wyprzedzeniem przed rozpoczęciem produkcji. Jest to szczególnie przydatne przy obróbce nieregularnych konturów lub elementów wymagających wielokrotnej obróbki na podstawie tego samego modelu cyfrowego.
Zastosowania
rzeźby kamienne 3D
Przydatna do tworzenia rzeźb kamiennych 3D z powierzchniami zakrzywionymi i złożonymi geometriami.
Wypukła dekoracja kamiennej powierzchni (relief)
Stosowana do dekoracyjnych reliefów, motywów architektonicznych oraz niestandardowych dzieł sztuki kamiennych.
Rzeźby pomnikowe
Właściwy do precyzyjnego rzeźbienia nagrobków, pomników, tablic pamiątkowych oraz innych wyrobów kamiennych.
Rzeźba architektoniczna z kamienia
Można go stosować do dekoracyjnych elementów architektonicznych, elewacji, progów, stopni drzwiowych, obudów kominków oraz innych niestandardowych elementów kamiennych.
Materiałów kamiennych
W zależności od wybranego narzędzia, warunków cięcia oraz cech obrabianego materiału maszyna JINGYANG HLRB-7A3D może przetwarzać różnorodne materiały kamienne naturalne i sztuczne.
Typowymi materiałami są:
•Granit
•Marmur
•Wapienie
•Sztuczny kamień
Materiały prototypowe obejmują:
•Piankowy
Należy pamiętać, że wybór narzędzi tnących, prędkości obrotowej wrzeciona, posuwu oraz głębokości obróbki powinien być dostosowany do twardości i struktury materiału.
Maszyna CNC do rzeźbienia kamienia na zamówienie
Model HLRB-7A3D został zaprojektowany dla producentów kamienia wymagających większej elastyczności. Konfiguracja robota jest bardzo elastyczna i nadaje się do produkcji obejmującej złożone geometrie, projekty niestandardowe lub częste zmiany materiałów kamiennych.
W przypadku nowo instalowanego sprzętu należy kompleksowo rozważyć technologię obróbki, rozmiar obrabianego przedmiotu, wymagane narzędzia cięcia, cyfrowy przepływ pracy projektowej oraz oczekiwane wyniki końcowe. Firma JINGYANG może zaproponować rozwiązania konfiguracyjne maszyn dostosowane do przewidywanego zastosowania kamienia i wymagań związanych z jego obróbką.
Często zadawane pytania
Pytanie: Do czego można wykorzystać maszynę CNC do rzeźbienia kamienia?
A: Ta frezarka CNC do rzeźbienia kamienia została zaprojektowana do trójwymiarowego rzeźbienia kamienia, reliefów, dekoracyjnego rzeźbienia, pomników oraz elementów architektonicznych z kamienia. Może przetwarzać materiały takie jak granit, marmur, wapienie i sztuczny kamień, a materiały piankowe mogą być wykorzystywane w niektórych zastosowaniach prototypowych i do tworzenia modeli.
Pytanie: Jakie są zalety 7-osiowej frezarki CNC do rzeźbienia kamienia?
A:
✅Może zmniejszyć liczbę operacji ponownego pozycjonowania przedmiotu obrabianego, ułatwiając obróbkę złożonych powierzchni, rowków, fazek oraz trudno dostępnych obszarów.
✅W oparciu o geometrię przedmiotu obrabianego oraz wymagania związane z obróbką, wiele operacji obróbkowych – takich jak toczenie zgrubne, toczenie konturowe i toczenie wykańczające – można wykonać w jednej pozycji, co zmniejsza błędy wynikające z ponownego pozycjonowania przedmiotu obrabianego i wielokrotnego chwytania go w imakach.
✅Oprócz rzeźbienia granitu i marmuru obsługuje również tworzenie prototypów z pianki dla niestandardowych projektów sztuki kamiennej.
P: Jakie materiały można na nim przetwarzać?
A: Ta maszyna może przetwarzać kamień naturalny oraz odpowiedni sztuczny, w tym granit, marmur i wapienie. W zależności od ustawień przetwarzania materiały piankowe mogą być również stosowane w niektórych zastosowaniach prototypowych.
P: Czy ta maszyna może tworzyć rzeźby i reliefy 3D w kamieniu?
A: Tak. Projekty 3D można tworzyć w oprogramowaniu CAD/CAM i konwertować je na ścieżki narzędzia do systemów robotycznych. Programowane ścieżki mogą być następnie wykorzystywane do frezowania wykończeniowego, konturowania oraz wykańczania, w zależności od geometrii przedmiotu obrabianego i wymagań technologicznych.
P: Jakie oprogramowanie służy do programowania maszyny HLRB-7A3D?
A: Maszyna HLRB-7A3D obsługuje programowanie off-line oraz przygotowywanie ścieżek narzędzia w oprogramowaniu SprutCAM X Robot CAD/CAM/OLP.
Zażądaj oferty na maszynę CNC do rzeźbienia kamienia
Podaj rodzaj materiału kamiennego, rozmiar przedmiotu obrabianego, typ rzeźby oraz przewidywaną objętość produkcji. Firma JINGYANG może zalecić odpowiednie konfiguracje maszyn na podstawie Twoich potrzeb aplikacyjnych.
